DEP MESHWORKS MORPHER

DEP MESHWORKS MORPHER是由DEP公司开发的目前使用最广泛的网格变形控制软件。Depmorpher可以基于一套网格，直接生成多种形状的网格模型，通过直接对网格进行操作（而不返回CAD几何）实现模型的参数，而自带的batch功能又将此参数化功能自动化。这样Depmorpher就可以将难以实现参数化建模的模型实现自动化的参数化建模。由于其优异的特性，非常适合于在自动化流程和优化平台中使用。

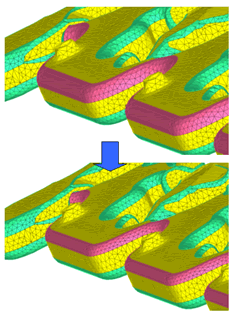

网格变形设计就是利用已经生成的网格模型，在不需要改变CAD模型的情况下，直接改变网格单元和节点从而改变模型形状的方法。由于不需要反复返回去改变CAD模型，所以可以大大缩短模型准备周期。 除了网格变形功能以外，还有网格表面插入特征，缝合网格、网格映射等功能，为CAE建模提供了各种方便实用的工具。另外，参数化建模功能、同时设置多个变形变量、批处理等高级功能使得DEP Morpher能与优化软件一起耦合求解各类优化

DEP MESHWORKS MORPHER的主要功能与特点

Ø  不用反复修改CAD模型，直接改变FEM/CFD的网格模型，缩短建模时间；

Ø  在还没有详细的几何CAD数据阶段、可以利用已有的网格进行概念设计；

Ø  有多种网格变形方法（Free form、Control Block、Stretch、Pattern、倒角变化等）；

Ø  CAE工程师可以一个人单独变更模型形状或进行优化，而不需要CAD工程师配合；

Ø  可方便插入孔、凹槽等特征；

Ø  可切割、合并面网格；

Ø  强大Wrapper功能可以简化几何；

Ø  具有批处理功能，与优化软件耦合；

Ø  基于DOE 参数化设计，可以同时生成很多网格模型；

Ø  支持1D、2D、3D单元类型；

Ø  节点不匹配的面单元自动缝合功能；

Ø  简化形状的Wrapper功能；

Ø  参数化FEM/CFD模型可交互式设定多个变形参数；

Ø  根据定义的DOE生成各种状态的网格数据；

Ø  通过批处理功能更改尺寸，通过优化得到最优的设计；

Ø  与各种软件有接口：Morpher Binary、NASTRAN, LS-DYNA, FLUENT, STL (ASCII), IGES。

典型应用: DepMorpher的优化集成流程

优势

1）DepMorpher的网格变形类型广泛而灵活，控制功能成熟有效，不用反复修改CAD模型，直接改变FEM/CFD的网格模型，缩短建模时间，在没有详细的几何CAD数据阶段，可以利用已有的网格进行概念设计，极大地改善了常规CAE设计研发流程。

2） DepMorpher特有的参数化建模和批处理功能，可以自动生成所需形状的网格模型，拓宽了DepMorpher的参数化寻优设计领域，非常适合与modeFRONTIER等优化软件配合进行产品形状优化设计。

3）Depmorpher对变形中除了使用控制参数以外，还提供了过渡区段的曲率调整功能。用户可以方便的选择由两个参数来调整过渡区段的曲率，而无需特别设定。

4）Depmorpher可以使用一个文本文件来储存每次需要的参数组，这样不仅一次性可以生成多个网格模型，用户也只需要简单的对文本文件进行修改，就可以生成不同形状的网格。这个独特的功能给DOE（实验设计）带来无与伦比的便利。同时也方便融入自动化流程平台中。
