ModelCenter

    美国Phoenix Integration公司成立于1995年，航空航天业顶级用户具有超过10年的合作关系，为其提供极具行业特色的过程集成、协同设计及优化服务。ModelCenter也广泛应用于全球财富500强企业，涉及世界范围内的航空、航天、船舶、兵器、电子、铁路、汽车及机械等行业。 ModelCenter是Phoenix Integration旗舰产品，是Phoenix Integration多学科协同设计优化服务的核心系统。

ModelCenter三大产品线

2.1ModelCenter Integrate

     ModelCenter Integrate: 通过帮助客户在更少的时间和资源下更多的增加仿真次数来显著提高产品质量。

    1.自动化所有模型和仿真，无论客户使用什么工具

    2.工具集成，以创建可服用的仿真工作流

    3.设置仿真参数

    4.自动执行工作流

2.1.1支持所有模型和仿真工具自动化

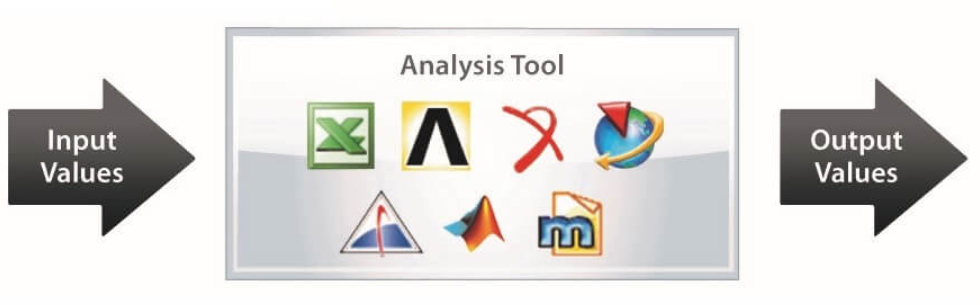

   通过ModelCenter Integrate提供的工具和方法，客户能够对几乎所有的模型与仿真工具自动化。比如：客户自研的工具或者脚本，已有的FORTRAN/C++程序，表格，数学模型，数据库，CAD以及CAE模型。

ModelCenter是一家独立公司，不倾向任何工具，支持所有客户使用的工具。通常通过简单的点击即可完成工具自动化。在必要情况下，ModelCenter也提供进阶的工具和方法帮助客户完成工具自动化

2.1.2创建仿真工作流

工具集成完成以后，客户即可通过ModelCenter的图形界面通过拖拽的方式创建仿真工作流。

创建工作流

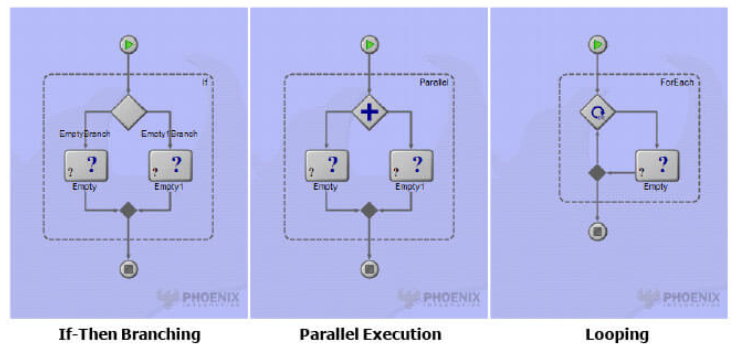

可以将工作流理解为流程图，工作流将指定工具的执行顺序以及执行条件。与流程图类似，工作流可以包含分支，if-then语句，循环等。

传递数据

用户通过Model Center的Link Editor来指定工具之间需要传递的数据。

跨地域集成

仿真工作流可以跨区域跨平台集成。

2.1.3自动执行工作流

自动执行

当工作流运行时，每个工具将按照工作流指定的顺序自动执行。所需数据将自动在工具之间传输（即使不同的工具位于不同的区域，使用不同的操作系统）。

多权衡分析

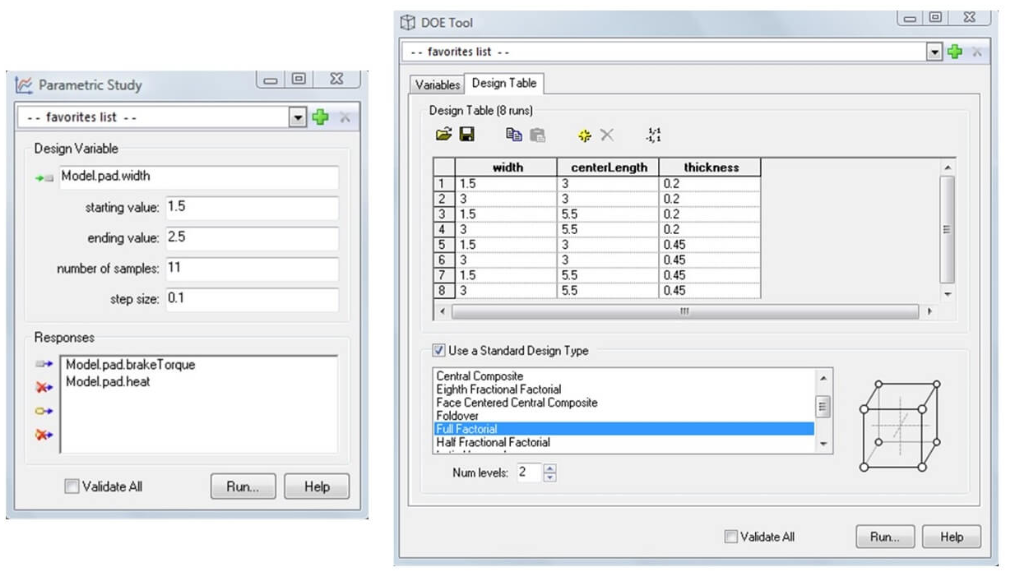

ModelCenter支持多权衡分析。多权衡分析将生成执行时序表。多权衡分析包括参数分析和Design of Experiments (DOE). ModelCenter Explore提供进阶的权衡分析方法，比如设计优化和蒙特卡洛分析。

并发执行

借助多核计算机，高性能计算机（HPC）或者云计算资源，ModelCenter可以并发执行多条工作流。

2.2ModelCenter Explore

通过帮助客户更好地理解设计空间，设计决策以及探索优化方案，ModelCenter Explore可以极大的提高客户的创新能力以及产品质量。

1.运行强大的算法和权衡分析工具

2.搜索，研究以及理解设计空间

3.综合考虑多种变量（成本，性能，风险）

4.可视化分析结果以及设计变更影响分析

5.探索优化方案

2.2.1深入了解设计问题

快速创建多种设计备选方案

通过自动运行工作流，客户能够以不同的设计输入快速进行仿真与权衡分析。因此能在短期内定量不同设计被选方案的性能，成本，可靠性以及风险。

识别重要变量

通过敏感度分析，用户能够识别出对最终输出影响最大的变量。

探索权衡分析

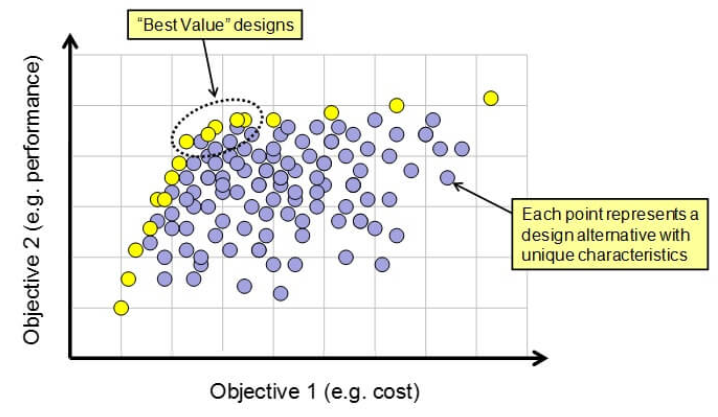

ModelCenter Exlore提供的可视化界面，能够帮助客户更改好的理解设计空间，变量之间的关系；研究设计约束对方案的影响；执行“手动”优化。可视化界面帮助工程师以及利益相关方更好的理解性能，成本，风险和进度之间的关系。

2.2.2优化设计

确定目标

工程师需要首先确定目标：希望工作流中的变量最大或者最小。接下来指定允许优化算法更改的输入变量（设计变量）。当然，工程师也可关联相关的需求。比如，客户可能希望最大程度提高产品的性能，同时保证生产成本仍然在可接受范围之内。

选择算法

当目标和限制确定以后，工程师可以选择任何内置的优化算法进行优化。ModelCenter内置25中不同的优化算法，各有优劣。由于大部分工程师并不是优化算法专家，因此ModelCenter提供算法向导来辅助工程师找到最契合的优化算法。

自定义优化算法

客户也可使用.NET或者Java在ModelCenter中自定义优化算法。ModelCenter通过optimization SDK提供全套的指南以及案例。

优化

当算法运行时，工具会自动化重复执行工作流（每次执行自动修改设计变量）以便找到能够最大程度满足客户目标同时又能满足设计约束的方案。客户可以根据工具生成的图标和报告深入了解设计问题以便找出最优设计。

2.2.3运行健壮和可靠的分析

设计可靠性

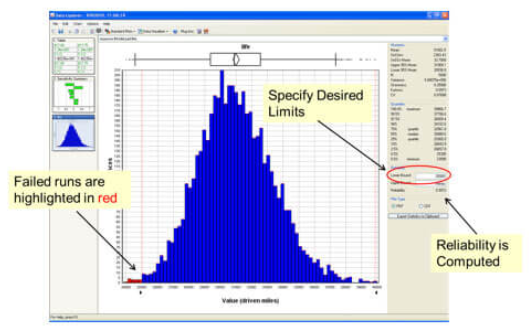

可靠性分析工具能够帮助客户客户理解工程分析结果中的不确定性。比如，客户需要了解生产误差对产品性能或者失效概率的影响。客户可通过ModelCenter Explore提供的蒙特卡洛分析来进行此评估。客户通过蒙特卡洛工具结合优化算法即可对设计惊醒健壮性和可靠性分析。

2.3ModelCenter MBSEPak

MBSEPak通过集成SysML模型与工程模型来实现MBSE。

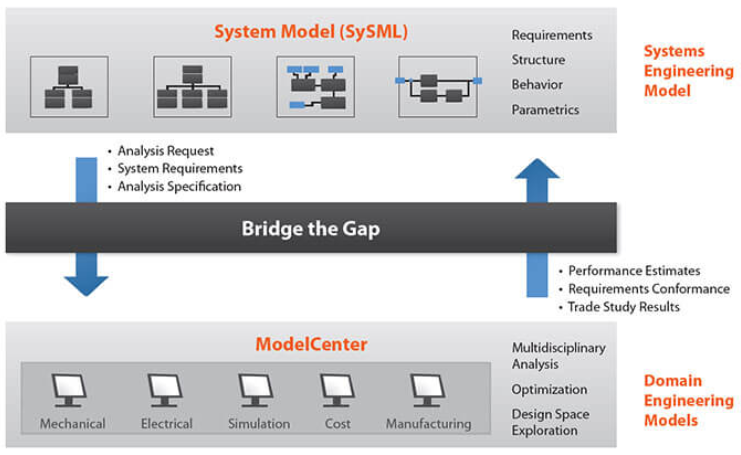

MBSEPak提供集成模型和分析工具的能力，用以打通系统工程与领域工程之间的壁障。

2.3.1链接SysML模型与工程分析

用户通过MBSEPak可以将Rational Rhapsody® or MagicDraw®中的系统模型与学科模型关联。MBSEPak可以通过SysML模型自动生成ModelCenter模型。

2.3.2需求一致性分析

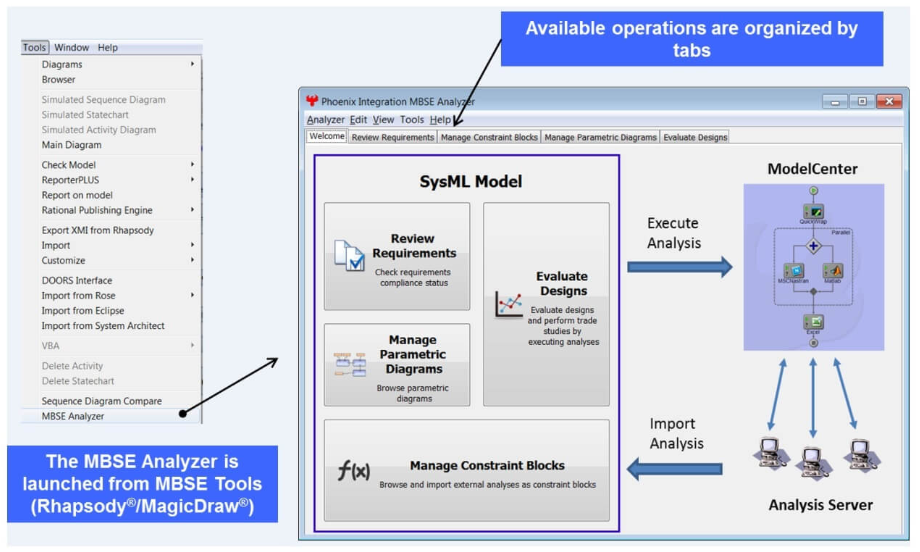

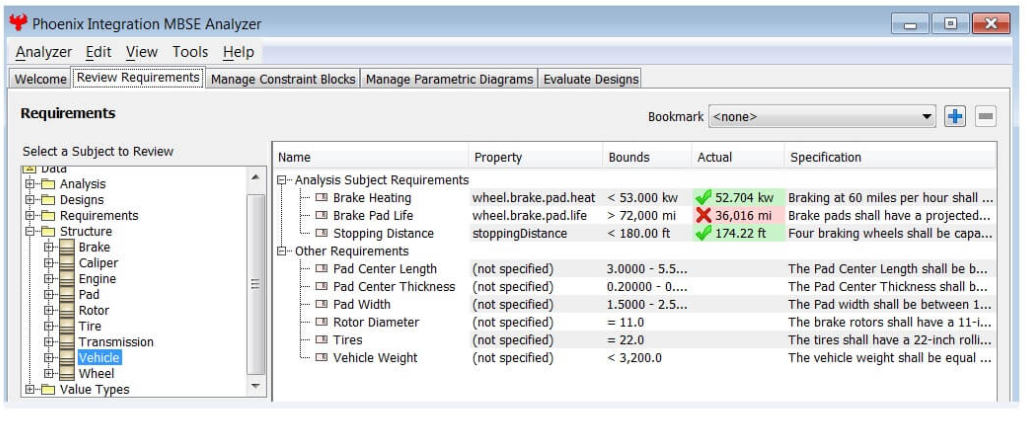

MBSEPak提供图形化用户界面，分析结果可用于验证需求一致性（不满足的需求将会被自动高亮）。针对不同的设计配置，高效运行权衡分析。将新的设计配置自动导入到系统模型。

2.3.3在熟悉的环境中工作

MBSEPak可以通过SysML工具访问也可通过ModelCenter工具访问。工程师可以选择自己熟悉的工具环境开展工作。
