接口设计与管理工具
接口设计与管理工具主要用于设计和管理电子设备之间物理硬线的连接关系和软件接口（ICD）的具体通讯协议。在电子系统领域，传统手段（如Excel、Word）对接口数据的管理力度有限，特别是面对高复杂度的电子交联系统、大报文量的接口协议，传统手段更显无力；因此通过专业接口设计与管理工具软件，将系统信息结构化、关联化，从系统的角度设计，集成具体的校验规则确保系统设计的正确性、合理性，从而保障数据传输的高效性。

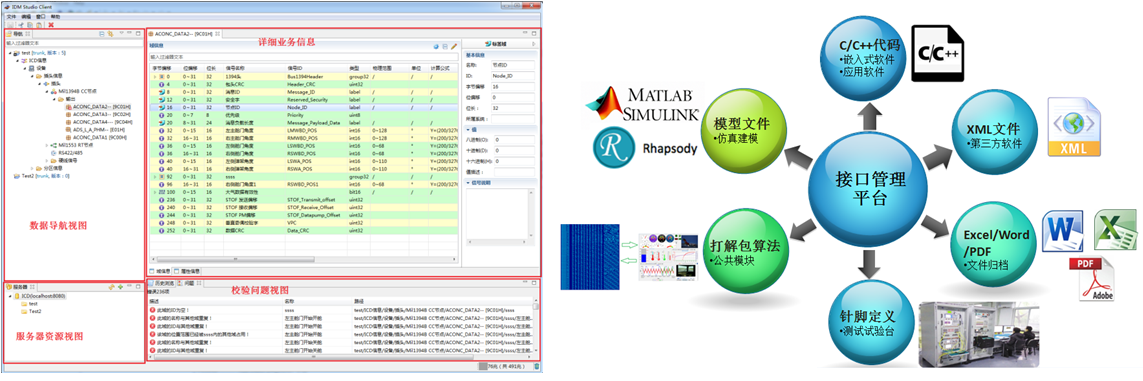

软件形态
功能介绍
提供对系统中硬件设备(设备、接插件、连接器、针脚)和硬线接口（模拟量/离散量）信息的管理；
提供对总线ICD通信协议的全方位设计与管理，包括各种常用总线（RS422/232/485、CAN、Eth、AFDX、Aric429、Mil-STD-1553B、Mil1394B等）协议配置信息的管理，以及报文内容（域）的设计与管理；
提供图形化的方式展示和编辑不同总线网络拓扑结构，用户能快速查看和修改总线网络拓扑关系；
提供对设备内部软件变量的管理，以及变量与ICD之间映射关系的定义和管理；

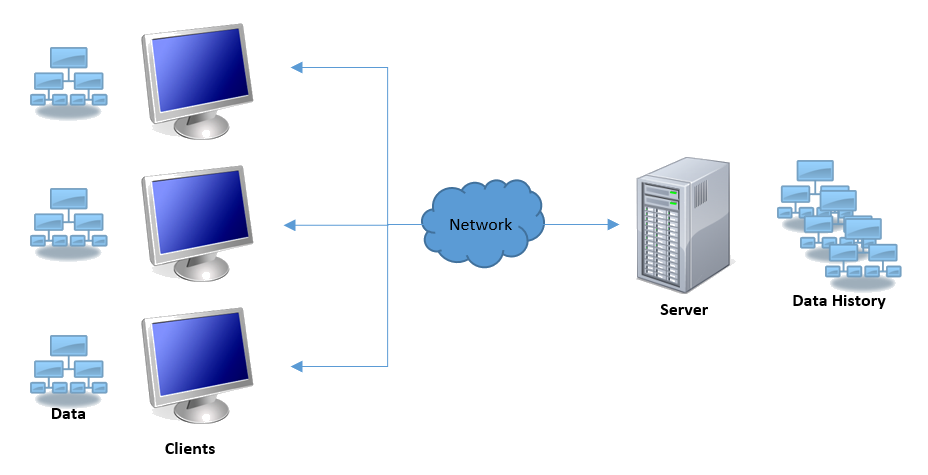

提供对编辑和管理数据的定版、升级等版本管理功能，支持客户端进行数据的提交、更新、同步比较和冲突处理的功能；
提供对分支的创建、更新、提交与合并操作，并支持历史版本和数据的查看与比较；
提供对业务数据的统一校验和错误信息的高亮提示功能，通过问题视图展示所有错误信息，并提供对问题的自动定位；
提供权限管理的功能，用户根据账户和密码进行登录验证，获取相应的操作权限（不可见、只读、可写），用户及权限设计符合“三员”管理要求；
提供对硬件接口和软件接口的导出功能，支持导出成C/C++代码、模型文件、打解包算法模块、针脚定义、ICD文档等，以便于用户对接口信息的查看、存档和第三方软件使用；
提供根据变量和ICD接口关系自动生成部分机载代码功能，自动实现数据在接口和变量之间的转化。
应用案例
中航工业某研究所采用接口设计与管理工具将某型号飞机中飞控系统、机电系统的所有接口信息（硬件接口和软件）和变量信号统一管理，大大提高了系统接口的设计和管理效率，通过本软件工具对数据源头的统一管理，完成约30多个设备间硬线连接关系的管理，以及约400多个数据包内容的定义与管理，确保了提供给所有供应商的数据版本和内容的一致性，为某新型型号飞机的飞控和机电系统研制工作提供了强有力的保障和支持。
