自动化测试解决方案
    发布时间: 2018-11-09 14:15
自动化测试解决方案

1概述
        自动化测试系统，采用一体化集成环境，对航空、航天飞行器等目标设备进行自动化的测试验证。基于接口板卡、设备，采用定制化编辑测试用例的方式，完成激励响应式的测试闭环，并生成测试报告。

2系统方案

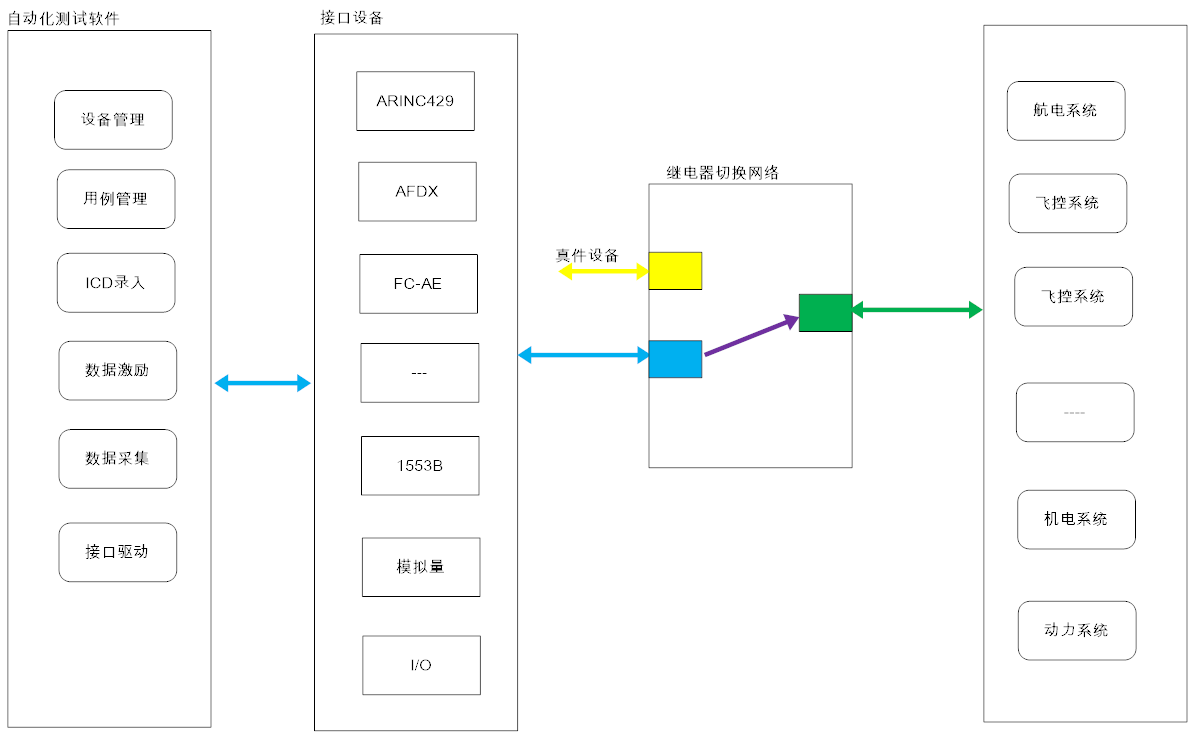

图 1自动化测试系统框图

        航空、航天领域，需要对飞行器局部或者整体部件进行功能、性能的测试验证，帮助设计人员检测功能设计、接口设计的正确性。自动化测试系统主要是由自动化测试软件、接口系统以及继电器网络设备组成，根据被测试飞行器的功能测试要求，能够编辑、管理测试用例，采用激励响应式的测试手段，对被测件功能进行100%覆盖测试分析，最后导出测试分析报告。

3自动化测试系统功能介绍
        1)支持多种操纵系统下进行测试软件开发，能够满足多种应用环境
        2)能够满足航空、航天多种型号、设备的自动化测试需求，包括航电系统、计算机系统、飞控系统、机电系统、发动机系统等
        3)支持多种接口
        支持的航空航天常用的总线接口包括1553B、ARINC429、AFDX、1394B、RS422/485、CAN、1394B、RS422等总线接口；同时，支持多种模拟量信号、LVDT、Resolver、PWM、电流信号、开关量信号。
        4)自动数据存储回放
用户在软件界面配置相关参数和指令，通过设备驱动与测试板卡进行通信，发送或者读取数据，同时将测试数据自动存储在本地文件中，存储的数据支持导入/导出和回放。
        5)良好的人机交互界面
提供测试用例的配置、参数和命令配置、操作控制、数据显示界面等，方便客户对测试功能需求项的编辑调试。
        6)支持ICD录入
支持将总线信号的ICD信息录入到系统中，并与测试用例结合，将相应的数据通过接口系统发送到被测设备；能够根据ICD信息进行解析采集到的数据。
        7)自动化接入其他设备
采用继电器切换系统，能够将自动化测试系统与其他真件、仿真件系统结合起来，引入到测试系统里，与被测设备进行结合测试。

4典型案例
        某军工所，在对飞控系统进行功能验证时，需要一套自动化测试系统，能够通过I/O、模拟量、PWM信号以及1553B总线、422信号、LVDT、resolver信号模拟飞控系统的外围设备，包括模拟传感器信号，包括热电阻、磁力线、总线信号、位移信号等，系统采用LabviewRT实时系统，依据测试需求，完善了测试用例的编辑整理、并自动化的完成了整个系统的测试验证，达到了良好的测试效果。
