实时数据采集解决方案
    发布时间: 2018-11-09 14:23
实时数据采集解决方案

1概述
       实时数据采集系统是基于航空、航天飞行器及其传感器、执行器设备而开发的数据采集平台。该平台直接部署在飞行器设备附近或者大型飞行里面，研发测试人员可通过上位机实时观测系统内各信号幅值、通讯交互过程，并将采集数据存储成通用格式的文件，借助于大型存储系统，形成海量的存储数据，后续可以进行离线分析。

2系统方案

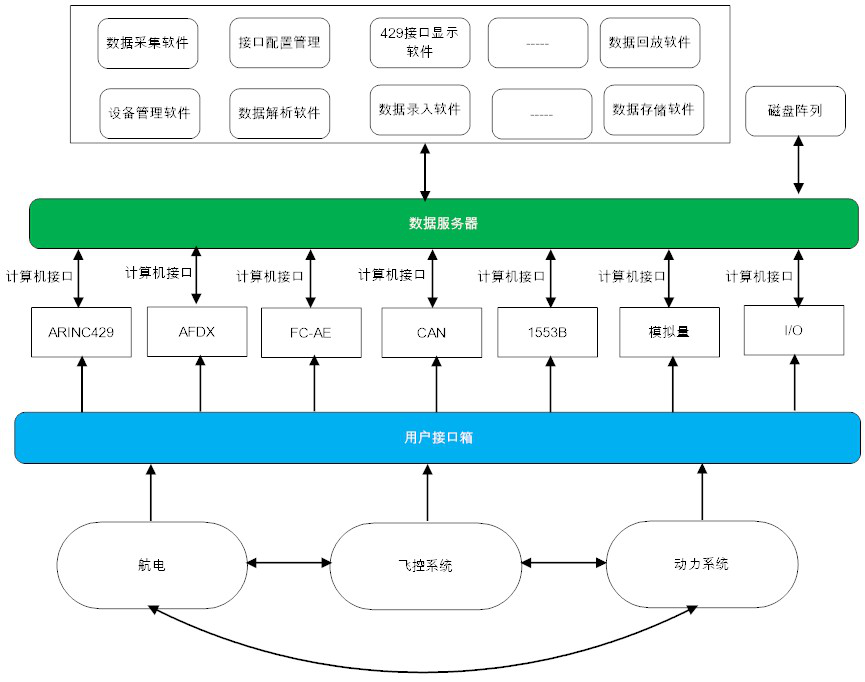

图 1实时采集系统框图
       航空、航天领域，系统之间联调联试以及飞行器在运行过程中，需要对接口信号进行实时监控分析，如图 1实时采集系统框图所示，能够将系统通讯过程中信号无损的采集处理，并且对原有系统的信号不产生影响，这样就需要一套类似于探针的采集存储系统，将原有系统的信号旁路处理，并通过接口板卡进行采集，并通过计算机接口发送给数据服务器，实现采集数据的存储。同时，能够将采集的数据实时在软件界面上进行刷新、显示，并且支持可以接口文件ICD的解析，根据接口文件进行解析接收的报文。

3实时数据采集系统功能介绍
       1)支持多种接口
       支持的航空航天常用的总线接口包括1553B、ARINC429、AFDX、1394B、RS422/485、CAN、1394B、RS422等接口的采集；同时，支持多种模拟量信号、电流信号、开关量信号的采集。
       2)支持ICD解析
       支持将总线信号的ICD信息录入到系统中，并使得数据采集系统采集到的数据，能够根据ICD信息进行解析。
       3)实时刷新解析数据
       采集到数据，实时根据采集的数据内容刷新软件界面。
       4)采用探针方式采集数据
       针对总线与接口信号，，采用三通旁路的方式，将数据送入到采集板卡，类似于探针点击信号进行采集，这样采集系统对被采集的信号的电气特性不产生影响。
       5)大容量磁盘阵列存储
       数据服务器支持大容量磁盘阵列，能够支持超长时间数据存储。
       6)支持数据回放显示
       支持存储的数据进行回放分析，具有根据设定的筛选条件进行数据过滤功能。

4典型案例
       某军工所，在进行飞机测试实验过程中，需要一套实时数据采集分析系统，针对飞机系统中的传说数据进行实时采集、分析、存储，并能够解析出当前试验过程中航电、飞控等部件数据含义。在试验停止之后，通过回放分析试验过程中的数据，发现、分析问题，并提出改进意见
