配线构型系统

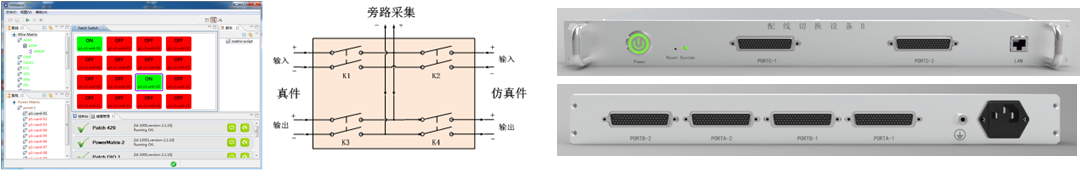

    在大型仿真测试系统中，涉及到各种信号在真件和仿真件之间切换的频繁操作，以及试验构型场景的不同，导致系统间硬线连接关系复杂，配线关系灵活多变，因此对配线构型操作的正确性、安全性、完整性要求很高。配线构型系统从硬件和软件上提供一种高安全、高效率、便捷的解决方案来保障试验台快速适应不同试验场景的配线要求，广泛应用于航空机载电子系统、飞机综合航电系统、装甲车辆综合电子系统、舰船综合电子系统、导弹等武器系统中，构建仿真模拟及测试系统平台的真件与仿真件切换。

产品特点

• 每台设备支持40路信号切换通道；

• 对外接口：设备一端有2个端口，一端有4个端口；

• 每一路相对独立，可以单独控制；支持设备之间相互级联组成切换矩阵；

• 支持多种类型的信号切换，包括模拟量和数字量信号以及常用的总线型1553B、ARINC429、RS422等信号；

• 控制接口：普通以太网口；

• 结构形态：19英寸标准1U上架接口；

软件功能介绍

• 提供图形化的通道切换执行控制，并对配线设备状态的实时监控和健康管理；

• 提供根据试验场景编辑和配置不同的构型序列，并支持构型序列的自动加载执行；

• 支持记录软件对设备的操作过程，采用日志形式进行存储和管理，并支持对日志文件的Excel、Txt格式导出；

• 提供设备驱动的标准SDK，供二次开发和第三方系统集成。

案例

配型构型系统目前已应用在多个领域、多种试验场景中，包括C919航电测试系统、中航工业某所多型号发动机仿真试验台、AG600起落架系统仿真测试试验等应用。
