故障注入系统
当前，综合电子系统的复杂度越来越大，稳定度要求也越来越高，因此从系统设计之初就需要考虑系统的鲁棒性，即系统的故障适应能力。在系统出厂之前，针对设计之初提出的临界状态、功能性能超限技术指标等，需要故障注入系统提供故障测试的环境。以用于系统的故障适应性分析；当系统出厂之后，由于长时间使用或者恶劣的应用环境，导致经常出现一些意想不到的故障，如果能通过故障注入系统将故障现象在实验室复现，将可以提高故障定位的准确率，并大大提高故障的解决效率。
产品介绍
为更好、更真实地模拟电子系统故障，最大限度地创造故障环境，故障注入系统在原有实物/半实物系统基础上营造故障环境，采用串入原有互联设备之间，模拟线路或者接口上的故障，故障类型包括物理层、电气层、协议层。能够支持对工业领域绝大部分信号的故障模拟注入，按照类型可以分为总线型、模拟量和开关量。

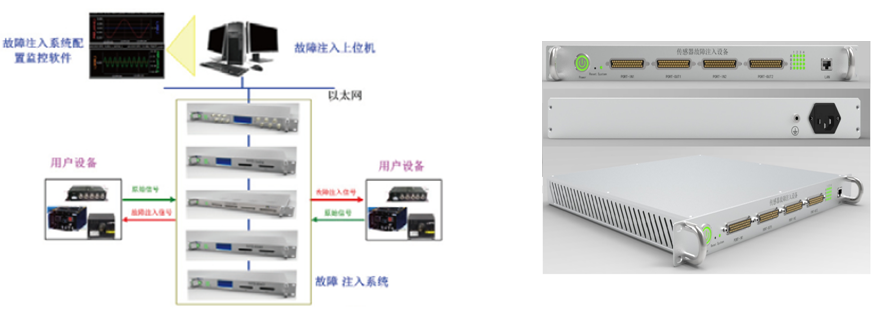

故障注入系统包括故障注入设备和故障注入管理软件，在实现对系统信号的故障模拟注入时，将故障注入设备串联接入系统中，通过故障注入管理软件控制故障注入设备实现不同的故障注入功能。故障注入管理软件通过千兆以太网接口控制故障注入设备，实现故障注入功能，故障注入软件提供操作界面，用于进行故障项的管理、配置和下发执行。
故障注入功能实现
物理层故障注入
信号通断：可配置信号的通断或者周期性通断故障；
信号断路：可配置信号线的两两短路或者对其他信号（如GND/VCC/其他信号）的短路；
信号串行阻抗控制：可配置信号线的阻抗控制；
信号并行阻抗控制：可配置信号线间阻抗控制
负载电容控制：可配置总线的负载电容控制
电气层故障注入
共模电压/差模电压调整：根据规范对信号的信号幅值进行调整，检测被测设备的信号识别能力；
上升沿/下降沿斜率调整：根据规范对信号的上升沿以及下降沿进行调整，检测被测设备的信号识别能力；
占空比调节：根据规范调整信号的高/底电平的占空比，检测被测设备的信号识别能力；
外部信号干扰：提供外部接口实现对当前的信号进行干扰，检测被测设备的信抗干扰别能力；
信号延时：根据规范模拟延长信号的传输路径，增加信号的传输时间，检测被测设备的信号处理能力。
协议层故障注入
根据不同的总线规范，实现1553B、以太网、AFDX、RS422、ARINC429、1394B等总线信号协议层的故障注入。
故障注入管理软件
提供对故障注入序列的创建、配置、删除的管理和编辑的功能；
提供对故障注入配置与执行的权限设置功能，用户根据不同权限操作不同功能；
提供对已配置故障序列的指令发送，并实现对故障注入设备通道状态的实时监控；
支持故障注入设备的自检、复位和状态回读控制；
支持记录软件对设备的操作过程，采用日志形式进行存储和管理，并支持对日志文件的Excel、Txt格式导出。
案例
中航工业某所，搭建了一套故障注入测试环境，以验证总线和接口信号的传输特性及稳健性，其中总线类型故障包括RS422、ARINC429、CAN，其他接口类型包括模拟量和IO量。
